Vorbemerkungen

Die GigaScan Empfänger sind auf Grund ihrer  sehr variablen Konfigurierbarkeit universeller einsetzbar als die Futaba Empfänger. Es ist nahe liegend,  auch den vorhandenen MSB Bus für Telemetrie und  zu nutzen. Da von Hause aus beim GigaScan9 Vario bereits Vario-, Spannungs-,Temperatur- und Qualtiätsdaten mit 12 Werten erfasst werden, sollte als nächstes zusätzlich eine ‚Tankuhr’ des Antriebsakkus mit MSB verwendet werden. Mutiplex bietet nicht nur diverse Sensoren an, sondern sie sind auch sofort verfügbar. Ein 150A Strommesser sollte auf längere Zeit den Bedarf decken. Bei der Suche nach diesen Kombinationen traf ich auf  wenig brauchbares und auch die sachkundigen Berater konnten mir nur teilweise weiter helfen. Daher entstand auch dieser Beitrag, da er den Einen oder Anderen bei der Suche nach Lösung zu dieser Schnittstelle weiterhelfen könnte. Diese Telemetrirdaten der  MSB Sensoren sind mit MULTIPLEX und Graupner/JR-Sender, die Telemetrie-Display haben kompatibel (Stand Juni 2011).

Zubehör für  MSB Sensorik

Die bidirektionale Übertragung FASST Futaba Sender – SIMPROP GigaScan 9 Vario Empfänger und Basisstation GigaScan 5 wird benutzt und ist  im Artikel:
FUTABA FAST mit Simprop Telemetrie
beschrieben.
Der GigaScan 9 Vario verfügt zusätzlich über die MSB Schnittstelle mit
max. 16 (0-15 Adressen) Telemetriedaten. Der Multiplex Sensor Bus (MSB) ist ein serieller ‚ein Draht’ Bus mit 4 Bit Adressierung. Diese Adressierung muss eindeutig sein, um die Telemetriedaten zu unterscheiden. Weitere MSB Sensoren können parallel oder in Reihe an den MSB angeschlossen werden. Zum  notwendigen eindeutigen Vergeben der Adressen sollte man die Sensoren an die jeweilige Situation konfigurieren können. Unbedingt nötig ist es aber nicht, da sie mit eindeutigen Adressen vor-konfiguriert sind. Zum Anschluss und Konfigurieren benötigt man:

 - einen  MSB Sensor hier: 150 A Stromsensor Nr:85405

- USB Adapter Nr:85149  oder / und  MULTImate Nr: 82094

- Software für USB (COM) Schnittstelle bei Verwendung des USB Adapters

- Software zum Konfigurieren der Adapter

Bei der Verwendung weitere MSB Sensoren braucht man ab dann nur noch den entsprechenden Sensor.  Weiter MSB Sensoren sind verfügbar:

- Stromsensoren mit anderen max. Stromwerten

- GPS Sensorik

- Hochtemperatur bis 500Grad

- Spannungen

- Speedsensor Staudruck bis 460 Km/h

- Drehzahl

- Vario

Weiterhin werden verschiedene komfortable Regler mit der MSB Schnittstelle
(MULTICONT BL PROFI MSB) verfügbar sein.

Vorbereitung

PC mit USB Schnittstelle und Microsoft BS .
Für das Konfigurationsprogramm wird das Launcher Programm und bei Verwendung das USB Adapters dessen Treiber benötigt. Beide erhält man kostenfrei auf der Multiplex
HP – DOWNLOADS Software.

- Kategorie MPX Software Launcher auswählen und Auswahl abwarten

- MPX Launcher V 1.1.0 ;USB Driver XP/Vista/Win7 MPX Launcher Info downloaden

Nach dem Entpacken wird als erstes !  der USB Driver installiert. Wenn die Hinweise vor und während der Installation beachtet werden, sollte dies problemlos ablaufen. Ich habe es auf Win 7, Win 7 Starter und Windows XP erfolgreich so gemacht. Wenn man dann den USB  Adapter an einen USB Port steckt, kann man im Gerätemanager den Treiber unter einer  COM ! Schnittstelle finden. Danach wird die Launcher Software installiert. Zum Test schließt man den USB Adapter am PC an und am Ausgang steckt man das mitgelieferte V-Buchsenkabel an. Daran kommt einerseits das MSB Kabel des Sensors und  an das 2. V-Kabel eine Empfängerbatterie (zB. 5Volt + - beachten) . Nach Start des Launchers wird dann links oben der USB Port (COM xx)  aus dem Vorschlag ausgewählt (z.B. COM 13) . Danach können die Daten  nach einem Warnhinweis (Nur einen MSB Sensor anschliessen  !) ausgelesen werden.

Konfiguration des 150 A Stromsensors

Eingestellt oder gemessen (*  = Adresse) werden :

 - aktuell fliesender Strom   *)

 - Alarm unten ein aus oder Stromwert

 - Alarm  oben ein aus oder Stromwert

 - Option Ausgabe von Min- Max- oder Durchschnittsstrom und deren Adresse  *)

 - Wartezeit nach Einschalten ab dann gemessen wird

 - Adresse, unter welcher die entnommene Ladung oder restladung angezeigt wird *)

 - Akkukapazität

 - Anzeige in Ladung (mAh oder Prozent

 - Ladungswert ab den Alarm ausgelöst wird

Diese  max. 3 Messwerte können nun den 16  MSB Adressen mittels Launcher , angesteckten Stromsensor und Batterie über V-Kabel zugeordnet werden. Hat man die Werte festgelegt, werden die Daten durch Drücken des entsprechenden Buttons in den Sensor geschrieben. Ein Abziehen und Anstecken des Sensors mit erneuten lesen, gibt einen  dann die Möglichkeit der Kontrolle der gewollten Konfiguration Jetzt kann der Sensor an den GigaScan 9 Vario Empfänger in die dazu vorgesehen Buchse(nur diese !) gesteckt werden und nach dem Einschalten aller Komponenten  auf den Simprop Terminal ( Schalten auf den entsprechenden Kanal des MSB Busses) eine der Messswerte abgelesen werden. Will man die Alarme akustisch z.B. im Ohrhörer haben muss man dies bei der Konfiguration der Basisstaion  (GigaScan 5) berücksichtigen und dort auch den Ton auswählen.

Individulle elektrische Anpassung des 150 A Stromsensors

Vor der ersten praktischen Nutzung muss der Sensor noch mit den Stromkabeln (evt.Stecker , Buchsen) versehen werden. Je nach Ort und Befestigungsart wird er mit den entsprechenden Kabeln versehn. Der Querschnitt muss den zu erwartenden Strömen gerecht werden. Da ich z.Zt. nur max 55 A messen möchte, reichen da 4 qmm aus. Auch möchte ich ihn vorerst variabel einsetzen, so daß er mit Multiplex Stecker und Buchse versehen wurde. An den Resetknopf komme ich auch immer gut ran, so dass die Variante mit ‚fernen’ Reset über anzulötendes Kabel entfällt. Reset wird gedrückt, wenn der Akku voll geladen ist, damit der Restfüllgrad  ermitteln werden kann. Beim Anlöten der Kabel ist die Stromrichtung zu beachten, um keine negativen Anzeigen zu erhalten ( von Plus nach Minus ist der Pfeil). Der Stromsensor wird zwischen Akku und Regler angeordnet in die Plus oder Minus Leitung.

 Der komplette Antrieb mit MSB Stromsensor( rechts oben) und  GigasScan 9 Vario .

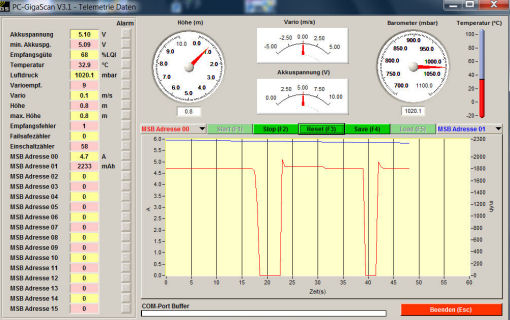

Beispiel Bodenanzeige auf Netbook; zum Test wurde statt Motor eine Scheinwerferbirne benutzt

rote Kurve Strom (4,7 A) MSB Adr. 00 (2 x kurz abgeschaltet); blaue Kurve Restkapazität Adr. 01
Empfänger (GigaScan9 Vario) liegt 80 cm hoch auf den Tisch (Rundinstrument links oben)

links sind die Telemetrieadressen konfiguriert; ab Zeile 13 die 16  MSB Adressen 00,01... ,15

Zusammenfassung

Da die einzelnen Komponenten von 3 verschiedenen Herstellern stammen, wird das Zusammenspiel über definierte Schnittstellen erreicht. Trotz berechtigter Skepsis im Vorfeld konnten aber bis jetzt keine negativen Erfahrungen gemacht werden. Mittelpunkt stellen die bereits erwähnten GigaScan Empfänger mit ihrer Variabilität dar. Simprop zeigt in seinem neusten Prospekt weitere Anwendungen auf. Für FASST Futaba Nutzer ist dies eine ernst zu nehmende Alternative. Auch die Sensoren von Multiplex lassen sich problemlos anschließen. Zusätzlich kann auch der S-Bus mit Futaba oder SIMPROP zur Kanalerweiterung genutzt werden. Die neuen Regler von Multiplex mit integrierten MSB Sensor waren für mich der Auslöser, im Vorfeld schon mal das Zusammenspiel zu testen. Schon lange hatte ich nach Reglern mit  Blitzschutz, Einschaltschutz über Sicherheitsschalterkabel  , BEC mit Stützbatterie und Sensor gewartet.

 Dazu der vernünftiger Preis- was will man da mehr... sie hoffentlich  bald kaufen können !
